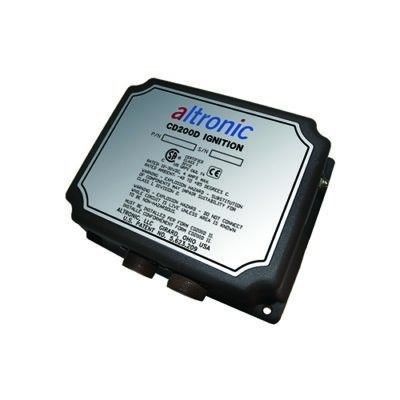

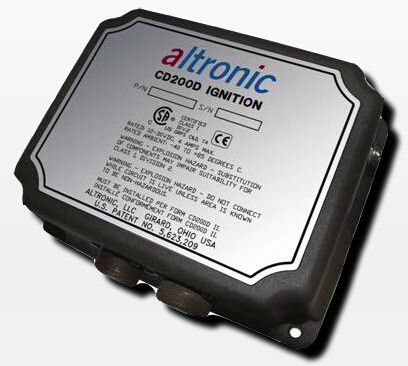

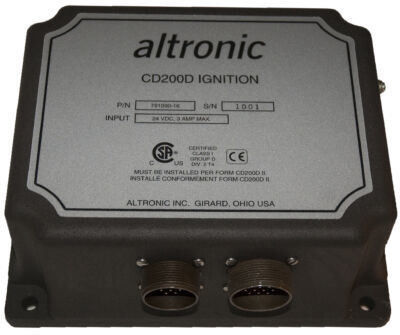

CE-gecertificeerde Altronic CD200d ontstekingsreguler voor motor onderdeelnummer 791 090-12

The Altronic CD200D general purpose microprocessor ignition system with high energy capacitor discharge technology for gas reciprocating industrial engines provides maximum engine performance and extends spark plug life by 3-5 times over induction ignition systemsGeschikt voor 8, 12 of 16-cilinder industriële gasmotoren, zijn de ontstekingssystemen van de serie 90 verkrijgbaar in standaard- (niet-beschermde) en afgeschermde (explosiebestendige) versies.De voedingsspanning is 12 tot 24 volt DCDe ontstekingssystemen hebben geen bewegende onderdelen en vereisen geen regelmatig onderhoud.

Het belangrijkste verschil tussen het Altronic CD200D-ontstekingssysteem en het CD200 is dat het systeem zowel met magnetische als met Hall-sensoren werkt.De CD200D ontstekingseenheid maakt gebruik van microprocessortechnologie om het magnetische opvangsignaal te verwerken terwijl het door gaten of tanden in de stalen schijf of het vliegwiel gaatAls een Hall-sensor wordt gebruikt, is een op de schijf gemonteerde schijf of een triggermagneet vereist.Dit zorgt voor de vorming van nauwkeurige en gecoördineerde ontstekingstijden in relatie tot de kamachtspositie en de motorcyclus.

Een op WINDOWSTM gebaseerd gebruikersprogramma geeft de gebruiker toegang tot alle functies van de CD200D, met inbegrip van regeling van de vonkenenergie,automatische aanpassing van de ontstekingshoek (in functie van de RPM of het analoge signaal van de belastingcel)Met behulp van deze eigenschappen kan de bediener bepaalde functies voor specifieke bedrijfsomstandigheden implementeren.Het programma toont ook diagnostische berichten op het scherm met betrekking tot de status van de primaire en secundaire circuits van het ontstekingssysteemDe bediener kan dezelfde diagnose uitvoeren door de LED's op de ontstekingseenheid te knipperen.Verwijderde monitoring en gegevenscommunicatie met behulp van MODBUS-RTU-protocol is ook een standaardfunctie van het ontstekingssysteem.

Specificaties van het ontstekingssysteem ALTRONIC CD200D:

Type ontstekingssysteem: microprocessor, condensatortype (CD)

Toepassingen: universele ontstekingssysteem

Aantal cilinders: 8, 12 en 16 cilinders

Voerspanning: 12 volt, 3,5 ampère/24 volt, 2,0 ampère

Maximale uitgangsspanning: 40 kV

Vonkduur: 300-600 microseconden (μs)

Regeling van de ontstekingshoek:

- Handmatig selecteerbaar via 8-positie schakelaar
- Automatische modus, afhankelijk van het motortoerental van 25 tot 2500 t/min

- Analoogsignaal 4-20 milliampere (mA) of 0-5 volt gelijkstroom (VDC)

Maximale ontstekingshoekvertraging: 25

Instelling voor veiligheidsafsluiting bij overspeed: van 25 tot 2500 tpm

Uitgangssignaal voor de controle van de relais: 0,5 Amp, 32 V gelijkstroom

Gegevensinterface: RS485 (Modbus RTU)

- microprocessorontstekingssystemen voor algemene doeleinden voor motoren met 8, 12 en 16 cilinders, in afgeschermde en niet-geschermde versies;

- goedkope ontstekingssystemen voor vaste industriële gaskolkmotoren;

- condensatorontstekingssystemen met een hoge vonkenenergie;

- Hoge ontstekingstijd nauwkeurigheid over het gehele motortoerental en het hele laadbereik;

- Programmeerbare configuratie voor het selecteren van de juiste parameterset voor een bepaalde toepassing:

de ontstekingshoek die afhankelijk is van het toerental van de motor;
Selectie van vonkenenergie;
Individueel instellen van de ontstekingstijden van de cilinders;
Installatie van een beschermende stop bij overschrijding van het toerental.

- Geen bewegende onderdelen, geen onderhoud nodig;

- ingebouwde diagnostiek voor complexe interne en externe circuits;

- een op WINDOWSTM gebaseerd gebruikersprogramma voor parameterconfiguratie en -bewaking;

- Modbus RTU voor monitoring en gegevensoverdracht;

- Beschermingsklasse Klasse I, afdeling 2, groepen C en D, T4 bij gebruik van alle onderdelen van een afgeschermd ontstekingssysteem;

- Gepatenteerde technologie.623,209;

- Toeleveringspanning 12 - 24 volt DC.
