Inleiding De serie 190 binnenmenggasmotor is door ons bedrijf ontwikkeld om aan de eisen van de markt te voldoen.Het vermogenHet brandstofverbruik en de betrouwbaarheid van deze gasmotor worden aanzienlijk verbeterd door het gebruik van de interne mengmodus, het verhogen van de compressieverhouding en het verhogen van de boostverhouding, het verbeteren van de wervelsnelheid, het verbeteren van de snelheid van het draaien en het verbeteren van de snelheid van het draaien.het realiseren van magere -verbrand door het reguleren van de luchtbrandstofverhouding, met behulp van hoge-energie ontsteking, enz.
Deze motoren worden hoofdzakelijk gebruikt bij de productie van een enkele motor of van meerdere motoren die een centrale vormen.enz..
Hoofdstuk GESCHIEDENIS Motorontwerp - Ontworpen door AVL, Oostenrijk
- Het intellectuele eigendom is van JCPC.
- Langere beroerte, meer verplaatsing
- Lage snelheid (1200 rpm), betrouwbaarder
- Geavanceerde wereldstandaardprestaties
Generator
-Onbelemmerde opwinding
- AVR - Betere isolatie en bescherming
Veiligheid - Auto-stopbescherming tegen lage oliedruk
- Bescherming voor automatische stilstand bij te hoge snelheid
- Explosiebewijs
- Alarm voor hoge koelmiddeltemperatuur
- Alarm voor laag koelmiddelniveau
- Alarm voor hoge olie temperatuur
- Volledige elektrische bescherming
- Noodstoptoestel
| Beproeving - Strikte inspectie en fabrieksonderzoek voor elke generatie
- Startprestatietest
- Beperking van de belasting
- Synchronisatietest
- Test van het veiligheidssysteem
De volledige uitrusting - Standaard toepassingsgebied
- Lijst met facultatieve apparatuur
- Gereedschap voor reparatie
- Spareonderdelen
- Voldoen aan de vereisten voor alle accessoires van het project
Gemakkelijk te installeren en te verwijderen - Alle uitrusting op de gemeenschappelijke skid drie punten steun
- Eenvoudige installatie - Hoge sterkte skid, voor het heffen en verwijderen.
Technische ondersteuning en diensten - Gratis technische ondersteuning en opleiding
- Telefoonnummer van de 24/7 technische dienst
- Snel leveren van onderdelen
- Naverkoopservice voor levensduur van de generator
|
Productbeschrijving

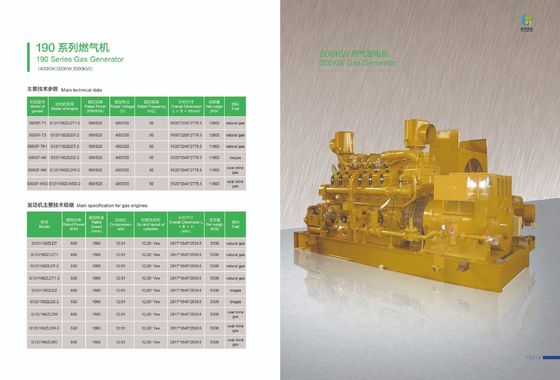

Vastgoed Parameter Tabel | Model | 500GF-T1 |
| Motortype | G12V190ZLDT1-2 |
| Type alternator | 1FC-serie ((SIEMENS-technologie) |
| Nominaal vermogen * kW | 500 |
| Nominale snelheid rpm | 1200 |
| Nominale frequentie Hz | 50 |
| Nominale spanning V | 400/230 |
| Nominale PF | 0.8 |
| Voltageverordening | AVR |
| Koelmethode | Gesloten koeling |
| Gewicht kg | 13800 |
| Afmetingen mm | 6200x2330x2776.5 |
*Klassificatie en brandstofverbruik op basis van ISO-standaardomstandigheden (omgevingstemperatuur 25°C, atmosferische druk 100 kPa en relatieve luchtvochtigheid 30%).De beoordeling van de locatie en het brandstofverbruik moeten worden gewijzigd in overeenstemming met de relatieve norm (de tabel aan de rechterkant voor referentie)
Hoofdspecificatie van Motor | Motormodel | G12V190ZLDT1-2 |
| Nominaal vermogen ((kW/KVA) | 500kw/625kvA |
| Nominale snelheid ((r/min) | 1200 |
| Nummer en indeling van de cilinders | 12-cilinder, 60°Vee |
Type | Vier slag, watergekoeld, rechtstreeks inject, lucht-brandstof verhouding controle, vonk ontsteking, uit mengen,
Elektrische besturing, gemengd na compressor, turboladen en naverkoeld. |
| Warmteverbruik | ≤ 11386 kJ/kW·h |
| Specifiek olieverbruik (g/kW.h) | ≤ 1.63 |
| Boring ((mm) | 190 |
| Inhoud van het voertuig | 215 |
| Totale verplaatsing (L) | 73.15 |
| De gouverneur | Elektronisch beheerder |
| Temperatuur van de uitlaatgassen (voor turbo) | ≤ 680 °C |
| Startmodus | Elektrische startmotor van 24 V gelijkstroom |
| Rotatierichting | Tegen de klok (in de richting van het vliegwiel) |
| Smeermethode | Druk- en spatsmeelingsmiddelen |
| Temperatuur van het uitlaatgat van het warm water | < 90 °C |
| Temperatuur van het inlaatwater van de middekoeler | < 45oC |
| Olie temperatuur | < 90 °C |
| Stabiel reguleringspercentage | 0 ~ 5% verstelbaar |
| Oliemerk | Mobil Pegasus MOBIL610 |
| Koelmethode | Gedwongen waterkoeling |
| Vervaardiging | CNPC Jichai Power Co., Ltd. |
Hoofdspecificatie van Alternator | Model van alternator | 1FC-serie ((siemens-technologie) |
| Nominaal vermogen ((kW) | 500 |

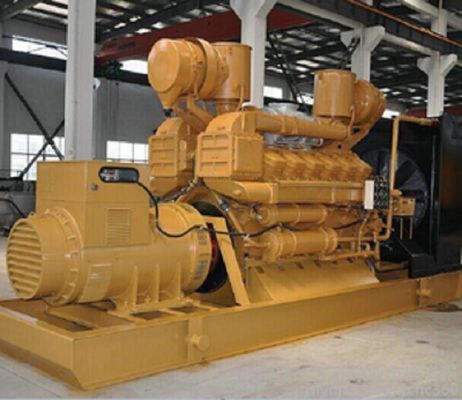

Gedetailleerde foto's
| Nominale spanning ((V) | 400 |
| Koppeling | Elastiek |
| Spanningsregelaar | 3-fasedetectie met volt/60 Hz. |
| Spanningsregeling | Minder dan +/- 0,5% bij steady stat60e en minder dan +/- 0,5% bij een snelheidsverandering van 3%. |
| Nominale spanning | 480 V |
| Nominale frequentie | 60 Hz |
| Vermogensfactor | Cost¢=0.8 |
| Efficiëntie | 93.5 % |
| Bedradingsmodus | Driefasig vierdraadsysteem ((Y)) |
| Excitatiemodus | Borstelloze opwinding |
| Isolatie klasse | F |
| Loopmodus | Continu |
| Beschermingsklasse | IP23 |
| Koelstand | Ventilatoren met zelfventilatie |
| Gewicht | 2700 kg |
| Roterende traagheid | 19 kgm2 |
| Hoogte | ≤ 1000 m |
| Rotatierichting | Tegen de klok (geconfronteerd met het eind van de invoer) |
| De richting van de generator | Rechts ((Gezicht op de richting van de schacht) |
Productparameters
Standaard GROEP van Levering Natuurgasmotor Luchtinlaat
Luchtfilter Luchtkoeler Bracket
ControlesysteemStart/Auto/Stop besturing
Mechanisch instrument besturingspaneel
Explosiebestendig
Veiligheidsbeschermingssysteem
Uitlaatinstallatie
Turbocompressor voor uitlaatgassen | Elektrische starter 24 volt
GlijmiddelHoofdpomp Luwe-oliefilter Luwe-olie koeler
Glijmiddelcentrifugefilter
Koelsysteem
Koelventilator en aangedreven niveaumeter
Alternator
Brushless excitatie alternator AVR ((digitale modus)
Deeltjes
Normale gereedschappen Speciale onderdelen |
Geaccordeerd buis Uitlaatpijp Uitlaatelleboog Uitlaatdemper
Startsysteem
DC-startmotor | Technisch document
Andere
Elastiek koppel |
Naverkoopservice
Jinan Guohua Green Power Equipment Co., Ltd ((JNGH), is een high-tech verkoop & service bedrijf van Jinan Diesel Engine Co., Ltd.JNGH heeft een compleet systeem gevormd in de verkoop en after-sales van 190 serie motor ((jichai merk:6L190,8V190,12V190.16V190) na acht jaar ervaring.
Hoofdbedrijfsgebied:
Vroeg stadium:adviesverlening,ontwerp, levering en bouw van motorcentrales,met inbegrip van dieselgeneratoren aardgasgeneratoren kolengasgeneratoren biogasgeneratoren.
Middenstadium:Levering van onderdelen voor jinan-dieselmotoren (merk jichai/chidong).JNGH heeft twee magazijnen.Een daarvan is gevestigd in Jinan en levert aan de binnenlandse noordelijke en zuidelijke markt.Eén in de provincie Xinjiang die de westelijke markt levert.Zo kon de levering van onderdelen snel en de kwaliteit worden gegarandeerd.

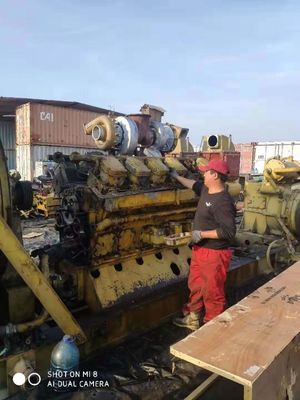

Later:JNGH biedt ook motorreparatie- en onderhoudsdiensten.Met ervaren ingenieurs en professionele vaardigheden kunnen de problemen gemakkelijk worden opgelost.Niet alleen de binnenlandse China,Ghana,Kazakhstan,Vietnam en Myanmar konden ook de sporen van JNGH zien..

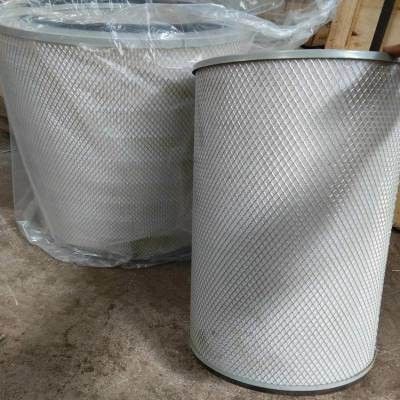

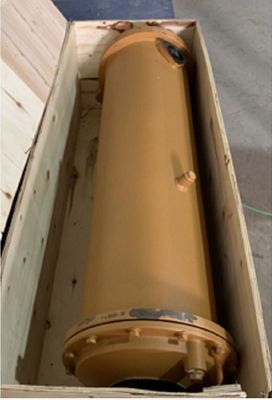

Sommige delen
12 VB.05.10.04/05 verbindingsbalklagers
12 VB.01.23A/24A Boven-/onderhoofdlagers METAL
12 VB.01.21A/22A DORSTE/Opperste stuwkracht hoofdlagers
12 VB.01.34 CAMSHAFT LAGER
12 VB.01.25A DROGPLAAT
12 VB.05.09C-GJ zuigerring
12V.01.02C cilindervoer
12 VB.03.80.05 stoel, inlaatklep
12 VB.03.37A Inlaatklep
12 VB.03.80.05 ZITTE, UITLAATSVALVE
12 VB.03.22 Afvoerklep
12 VB.03.19 VERSTOEL, lager
12 VB.03.15 VERSTEUNSZIT, Boven
Z12V.03.17A VALVELVERSPRING, binnenste
Z12V.03.18A VALVELVERSPRING, buitenste
12 VB.03.80.02 Gids van de klep
12 VB.03.02 Bovendek, cilinderkop
12 VB.03.11 SEAL RING I
12 VB.03.14E NEDERIGE DEKKER, CYLINDERKOP
12 VB.03.12A SEAL RING II
601.01.25 STRONGPLAAT
601.01.23/24 Hoofdlagend metaal
601.05.07/08 CONNECTING ROD BEARING
601.01.34 CAMSHAFT LAGER
B4012C.05.10.04/05 CONNECTING ROD BEARING
